Ingénierie de Précision : Guide des Protections Électriques Avancées selon la Norme NM 06.1.100

Chez Mons Solutions, nous analysons les spécifications techniques clés pour protéger vos installations critiques, des systèmes d'automatisation aux centrales solaires hybrides.

1. Protection contre les Surtensions : Le Bouclier contre l'Instabilité du Réseau

L'une des problématiques majeures du secteur professionnel au Maroc concerne les fluctuations de tension. Le réseau peut présenter des surtensions transitoires dépassant largement les seuils tolérés par l'électronique sensible.

• Dispositif Critique : Parafoudre (SPD - Surge Protective Device).

• Scénario : Obligatoire dans les zones à forte densité de foudroiement ou bâtiments avec paratonnerre, et fortement recommandé pour toute installation de contrôle (KNX/IP).

• Spécification Technique : Un parafoudre de Type 2 avec un courant nominal de décharge (In​) d'au moins 20 kA. Pour une installation sans erreur, il doit être coordonné avec un disjoncteur de déconnexion supportant le même pouvoir de coupure que le tableau général.

2. Électronique et Automatisation : Courbe C et Coupure Omnipolaire

Pour protéger les dispositifs de contrôle et les alimentations dans les environnements tertiaires ou résidentiels de haut standing, la précision du calibre est fondamentale.

• Configuration 1P+N : La norme NM 06.1.100 met l'accent sur le sectionnement du neutre. L'utilisation de dispositifs 1 pôle + neutre (2 modules) permet de couper simultanément la phase et le neutre, facilitant la recherche de pannes d'isolement et renforçant la sécurité lors de la maintenance.

• Courbe C et Sensibilité : Pour les charges électroniques, la Courbe C (déclenchement entre 5In​ et 10In​) est la référence. Elle évite les déclenchements intempestifs dus au courant d'appel des condensateurs au démarrage, tout en restant réactive en cas de court-circuit réel.

3. Défis de l'Autoconsommation : Protection en Environnement Hybride (Solaire + Réseau)

Avec l'essor de l'énergie solaire au Maroc, la question de la protection des onduleurs et des charges critiques devient centrale.

• Différentiels Classe A (Super-immunisés) : Les onduleurs solaires et les alimentations à découpage peuvent injecter des composantes de courant continu sur le réseau alternatif. Un différentiel standard (Classe AC) pourrait être "aveuglé" et ne plus détecter de fuite.

• Spécification : L'usage de la Classe A est indispensable. Elle assure que la protection différentielle réagit aux courants de fuite même en présence de composantes continues pulsées, garantissant la protection des personnes.

4. Résistance Environnementale : Indices IP en Zones Côtières

Dans des villes comme Tanger ou Casablanca, l'humidité saline est un facteur de défaillance prématurée pour les équipements électriques.

• Indice de Protection IP : Pour les coffrets extérieurs ou les locaux techniques non climatisés proches de la mer, le standard minimal doit être l'IP65.

• Corrosion : Il est recommandé d'utiliser des bornes avec traitement spécifique ou des enveloppes évitant les ponts galvaniques, afin que la sensibilité des contacts ne se dégrade pas avec le temps.

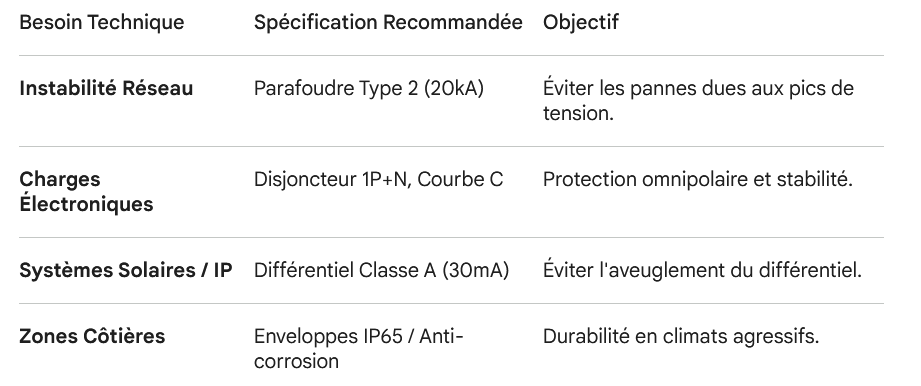

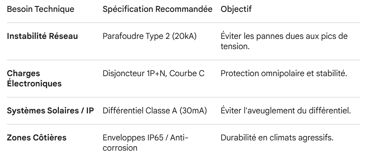

Résumé Technique pour une Installation de Référence

La Base de Tout : Une Mise à la Terre Impeccable

Aucun des dispositifs cités ne fonctionnera correctement sans une résistance de prise de terre adéquate. Une installation professionnelle au Maroc doit garantir une résistance de terre inférieure à 50 Ohms (et idéalement <10 Ohms pour les équipements de données) pour que les parafoudres et les différentiels agissent avec la sensibilité requise.

Votre installation est-elle conforme à la norme NM 06.1.100 ? Chez Mons Solutions, nous réalisons des audits techniques et le dimensionnement de vos protections pour garantir que votre infrastructure soit aussi fiable que votre activité l'exige.
