Sécurité Électrique : Comprendre les types de disjoncteurs différentiels (AC, A, F, B) pour votre Villa

Cependant, avec l'explosion des technologies dans nos maisons (LEDs, voitures électriques, pompes à chaleur, domotique), le courant électrique a changé de nature. Un disjoncteur classique ne suffit plus.

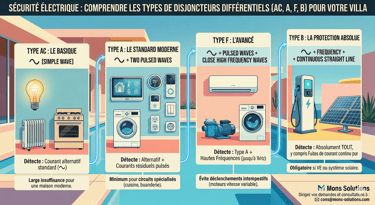

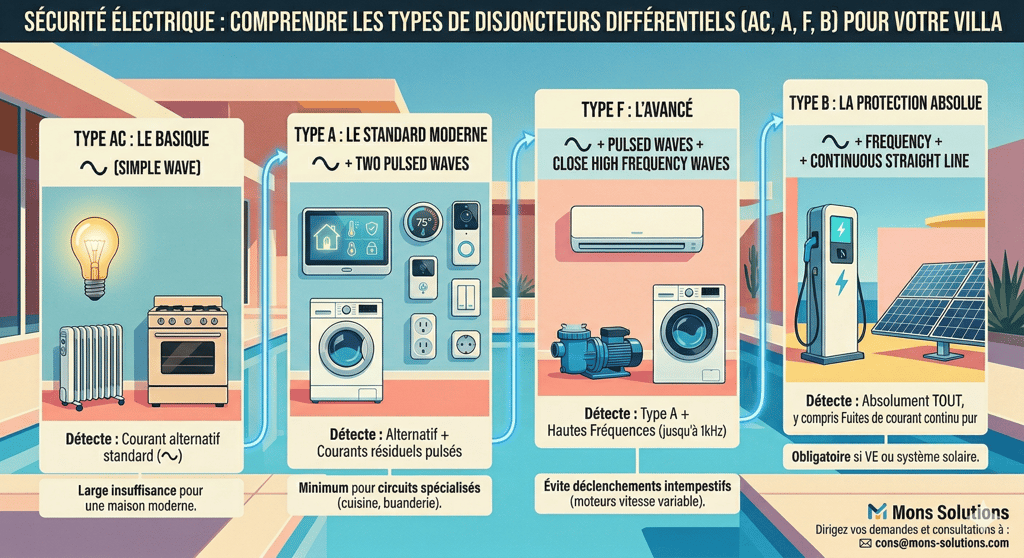

Comme l'illustre notre schéma, il existe une véritable hiérarchie de protection, semblable à des poupées russes. Chaque nouveau type inclut les capacités du précédent, tout en ajoutant un nouveau niveau de sécurité. Décryptons cela ensemble.

1. Type AC : Le Basique (Courant alternatif)

• Le Symbole : Une simple vague (〰️).

• Ce qu'il détecte : Les fuites de courant alternatif standard.

• L'Explication : C'est le différentiel de l'ancienne époque. Il a été conçu pour les appareils simples et purement résistifs : les vieilles ampoules à incandescence, les radiateurs électriques basiques ou un four traditionnel.

• Le Verdict Mons Solutions : Aujourd'hui, il est largement insuffisant pour une maison moderne. Dans de nombreux pays européens, son utilisation est d'ailleurs de plus en plus restreinte.

2. Type A : Le Standard Moderne (Alternatif + Pulsé)

• Le Symbole : Une vague + deux demi-vagues pulsées.

• Ce qu'il détecte : Le courant alternatif + les courants résiduels "pulsés".

• L'Explication : Vos appareils modernes (plaques à induction, lave-linge, éclairage LED) transforment le courant alternatif de la maison en courant continu pour fonctionner. Si une fuite se produit sur ces composants électroniques, elle crée un courant "pulsé" qu'un Type AC est physiquement incapable de "voir". Le Type A, lui, le détecte et coupe le courant.

• Le Verdict Mons Solutions : C'est le minimum syndical aujourd'hui pour protéger les circuits spécialisés de votre cuisine ou de votre buanderie.

3. Type F : L'Avancé (Alternatif + Pulsé + Hautes Fréquences)

• Le Symbole : Vague + demi-vagues + des ondes très rapprochées (fréquence).

• Ce qu'il détecte : Tout ce que fait le Type A, mais jusqu'à des fréquences de 1kHz.

• L'Explication : "F" signifie Fréquence. De plus en plus d'appareils haut de gamme utilisent des moteurs à "vitesse variable" (Inverter). C'est le cas des climatiseurs modernes (CVC) très présents au Maroc, des pompes de piscine ou des lave-linge ultra-silencieux. Ces appareils peuvent générer des fuites à haute fréquence qui "aveuglent" les différentiels classiques.

• Le Verdict Mons Solutions : Indispensable pour éviter que votre climatisation ou votre domotique ne fasse disjoncter la maison sans raison apparente (les fameux déclenchements intempestifs).

4. Type B : La Protection Absolue (Inclut le Courant Continu Lisse)

• Le Symbole : Vague + fréquence + une ligne droite continue (—).

• Ce qu'il détecte : Absolument tout, y compris les fuites de courant continu pur.

• L'Explication : C'est le roi des différentiels. Avec l'arrivée des bornes de recharge pour véhicules électriques (VE) et des panneaux solaires (photovoltaïques), nous avons introduit d'énormes sources de courant continu pur dans nos habitations. Si une fuite de courant continu se produit, elle peut magnétiser et bloquer totalement les différentiels de type AC ou A, laissant toute la maison sans aucune protection mortelle. Le Type B est le seul bouclier capable de gérer cela.

• Le Verdict Mons Solutions : Strictement obligatoire et non négociable si vous installez un chargeur de voiture électrique dans votre garage ou un système solaire.

Votre tableau électrique est-il vraiment à jour ?

Investir dans une domotique KNX de luxe ou des équipements de pointe ne sert à rien si le tableau électrique qui les alimente n'est pas adapté à la nature complexe de leur courant. Un mauvais choix de différentiel, c'est au mieux des coupures de courant frustrantes, au pire, un danger mortel invisible.

Chez Mons Solutions, nous ne nous contentons pas de tirer des câbles. Nous concevons l'ingénierie électrique de votre bâtiment pour qu'elle réponde aux normes de sécurité les plus strictes de demain.
